Filtros activos de línea · Filtro activo online para áreas de alta exposición en telecomunicaciones
EC-3-4100 / EC-3-4400
Los dispositivos de protección con filtro activo EC-Series trifásicos, con seguimiento activo, proveen una eficaz protección contra transitorios, spikes y ruido en las líneas de alimentación eléctrica, tanto en Modo Normal como en Modo Común. Los filtros activos monitorean permanentemente la forma de onda respondiendo instantáneamente a la detección de transitorios. Actúan como protectores primarios y secundarios cubriendo las categorías A, B y C según IEEE C62.41.
- Corriente de descarga por fase
- 65 KA
- Corriente de carga
- 100 – 400 A
- Reducción de transitorios hasta 50 MHz
- 50 dB
- Tiempo de respuesta
- <5 ns
- Garantía 10 años
- Bureau Veritas
- IEC 60950-1 2005
- Protección primaria + secundaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Reducción de transitorios: mínimo 50 dB desde la banda media de audio hasta 50 MHz
- Performance de supresión: transitorios y spikes de ±2 V en cualquier punto de la senoide son atenuados
- Corriente de descarga: 65 KA (onda 8/20 μs)
- Indicador de estado (LED azul) y de falla
- Alarma remota por contactos secos NA/NC
Aplicaciones
- Telecomunicaciones
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 110 / 220 / 380 VCA ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Configuración eléctrica | Trifásica estrella |
| Modelos | EC-3-4100 / EC-3-4200 / EC-3-4300 / EC-3-4400 |
| Corriente de carga | 100 A / 200 A / 300 A / 400 A |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Factor de cresta | Apto para cargas no lineales con factores de cresta arriba de 3,0 |
| Capacidad de corriente de descarga | 65 KA (onda 8/20 μs) por fase |
| Tiempo de respuesta | <5 nanosegundos |
| Temperatura de operación | −40 a +60 °C |
| Humedad | 5% a 85% no condensada |

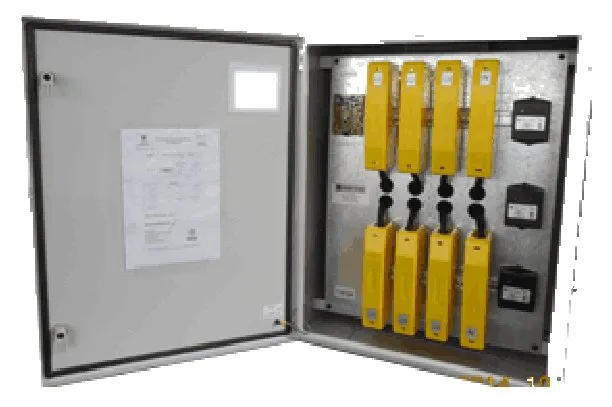

| Gabinete | Metálico IP66, certificado UL-E76083-AE y VDE-6312UG, reforzado, con puerta, apto para intemperie (outdoor) |
| Peso | 50 kg |
| Medidas | 750 × 600 × 300 mm |

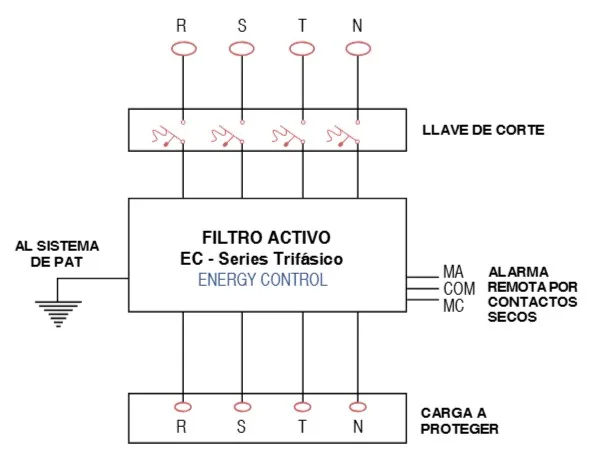

Diagrama de conexión
