Filtros activos de línea · Filtros online

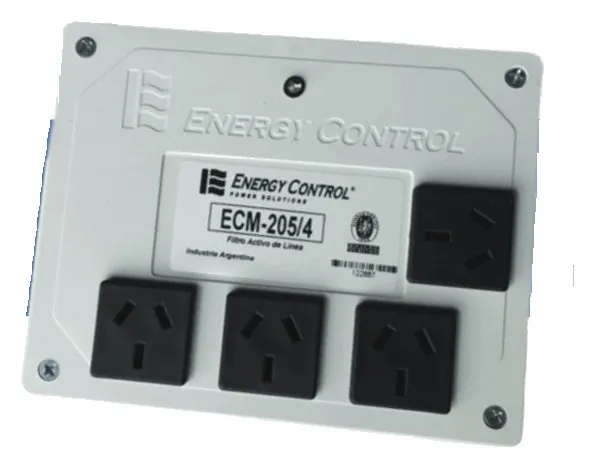

ECM-205/4
Los dispositivos de protección con filtro activo ECM Series, con seguimiento activo, proveen una eficaz protección contra transitorios, spikes y ruido en las líneas de alimentación eléctrica, tanto en Modo Normal como en Modo Común. Los filtros activos monitorean permanentemente la forma de onda respondiendo instantáneamente a la detección de transitorios. Actúan como protectores primarios y secundarios cubriendo las categorías A, B y C según IEEE C62.41.
- Corriente de descarga (8/20 μs)
- 45 KA
- Corriente de carga
- 5 A
- Tensión de operación
- 220 VCA
- Tiempo de respuesta
- <5 ns
- Garantía 10 años
- Bureau Veritas BVA 412
- IEC 60950-1 2001
- Protección secundaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Comportamiento online de eliminación de disturbios eléctricos y ruido de línea
- Reducción de transitorios: mínimo 50 dB desde la banda media de audio hasta 50 MHz
- Performance de supresión: transitorios y spikes de ±2 V en cualquier punto de la senoide son atenuados
- Corriente de descarga: 45 KA (onda 8/20 μs)
- Indicador de estado de alta luminosidad (LED azul)
- Apto para uso digital – Enchufe bajo norma IRAM 2073
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 220 VCA ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Corriente de carga | 5 A |
| Modelos | ECM-205/4 |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Factor de cresta | Apto para cargas no lineales con factores de cresta arriba de 3,0 |
| Capacidad de corriente de descarga | 45 KA (onda 8/20 μs) |
| Tiempo de respuesta | <5 nanosegundos |
| Temperatura de operación | −40 a +70 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Policarbonato ignífugo de alto impacto, sellado en epoxi |
| Peso | 2,2 kg |
| Medidas | 170 × 70 × 140 mm |

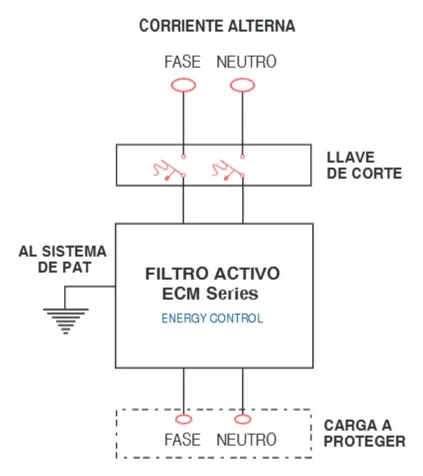

Diagrama de conexión
