Filtros activos de línea · Filtros EMI-RFI
ECM-205 / EMI-RFI
El filtro ECM-Serie provee una eficaz protección contra perturbaciones de alta frecuencia sobre la línea de energía eléctrica. Los filtros actúan atenuando las señales nocivas que afectan a la electrónica aplicada, otorgando confiabilidad y estabilidad a la operación.
- Reducción de transitorios @ 1 MHz
- 50 dB
- Corriente de carga máxima
- 5 A
- Tensión de operación
- 230 VAC
- Tiempo de respuesta
- <5 ns
- Garantía 5 años
- IEC 60950-1 2001
- Bureau Veritas BVA 412
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Comportamiento online de eliminación de disturbios eléctricos y ruido de línea
- Reducción de transitorios: 50 dB @ 1 MHz
- Indicador de estado de alta luminosidad (LED azul)
- Gabinete plástico ignífugo de alto impacto, sellado en epoxi
- Soporte para riel DIN
Aplicaciones
- Networking
- Telecomunicaciones
- Data System
- Equipamiento médico
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 230 VAC |
| Frecuencia de operación | 47 – 63 Hz |
| Corriente de carga | 5 A máx. |
| Modelos | ECM-205 / EMI-RFI |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Modo de protección | Modo diferencial |
| Corriente de fuga | <1 mA |
| Tiempo de respuesta | <5 nanosegundos |
| Temperatura de operación | −40 a +60 °C |
| Humedad | 5% a 85% no condensada |
| Conexionado | Se provee con cable de entrada y salida |
| Gabinete | Plástico ignífugo de alto impacto, sellado en epoxi |
| Soporte | Riel DIN |
| Peso | 130 g |
| Medidas | 84 × 40 × 26 mm |

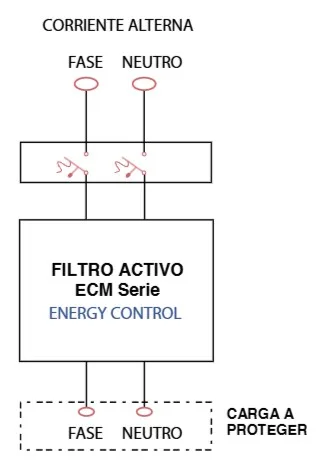

Diagrama de conexión
