Filtros activos de línea · Filtros online · Entornos severos
ECM Series CA
Los dispositivos de protección con filtro activo ECM Series, con seguimiento activo, proveen una eficaz protección contra transitorios, spikes y ruido en las líneas de alimentación eléctrica, tanto en Modo Normal como en Modo Común. Los filtros activos monitorean permanentemente la forma de onda respondiendo instantáneamente a la detección de transitorios. Actúan como protectores primarios y secundarios cubriendo las categorías A, B y C según IEEE C62.41.
- Corriente de descarga (8/20 μs)
- 45 KA
- Corriente de carga
- 2 – 30 A
- Reducción de transitorios hasta 50 MHz
- 50 dB
- Tiempo de respuesta
- <5 ns
- Garantía 10 años
- Bureau Veritas
- IEC 60950-1 2001
- Protección secundaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Comportamiento online de eliminación de disturbios eléctricos y ruido de línea
- Reducción de transitorios: mínimo 50 dB desde la banda media de audio hasta 50 MHz
- Performance de supresión: transitorios y spikes de ±2 V en cualquier punto de la senoide son atenuados
- Corriente de descarga: 45 KA (onda 8/20 μs)
- Indicador de estado de alta luminosidad (LED azul)
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 110 / 220 VCA ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Corriente de carga | 2 A – 5 A – 7 A – 10 A – 15 A – 20 A – 30 A |

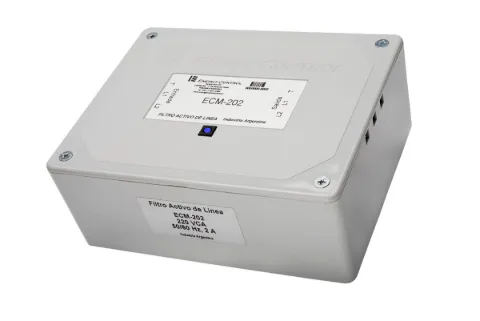

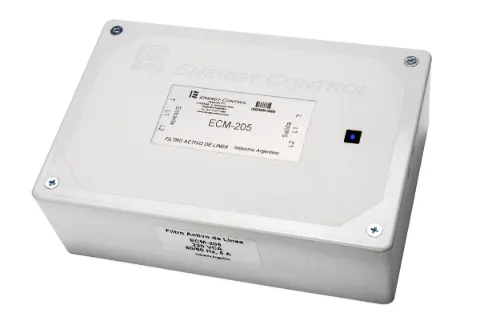

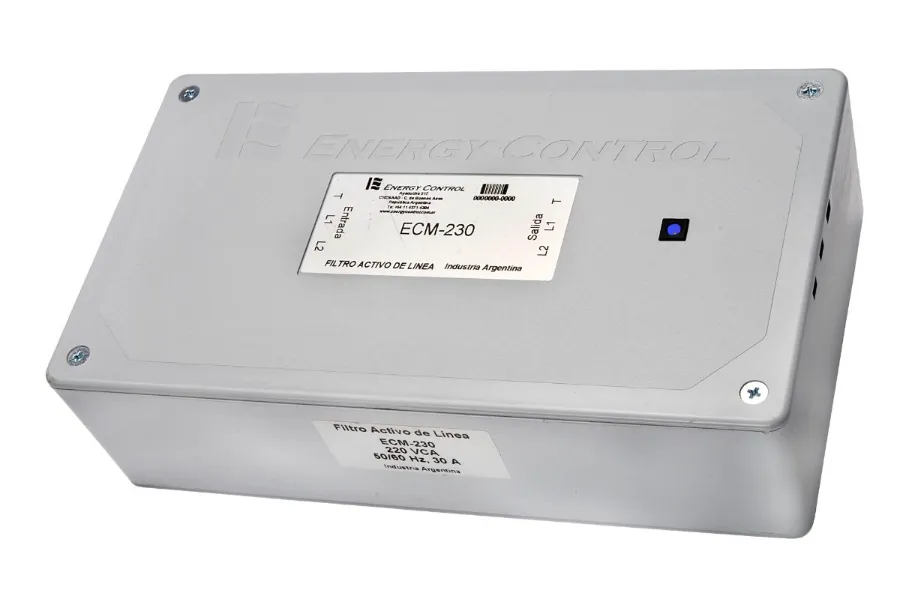

| Modelos | ECM-X02 / ECM-X05 / ECM-X07 / ECM-X10 / ECM-X15 / ECM-X20 / ECM-X30 (X = tensión CA) |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Factor de cresta | Apto para cargas no lineales con factores de cresta arriba de 3,0 |
| Capacidad de corriente de descarga | 45 KA (onda 8/20 μs) |
| Tiempo de respuesta | <5 nanosegundos |
| Temperatura de operación | −40 a +70 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Plástico ignífugo de alto impacto, sellado en epoxi |
| Peso | 2,2 kg a 3,0 kg |
| Medidas | 170 × 70 × 140 mm / 210 × 70 × 140 mm / 250 × 70 × 140 mm |

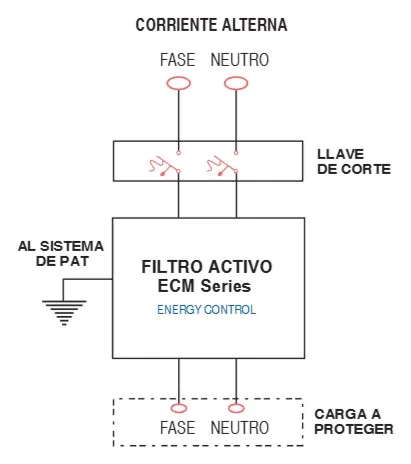

Diagrama de conexión
