Telefonía, datos y coaxiles · Protección en RF para equipos de telecomunicaciones
EC-CXN Series

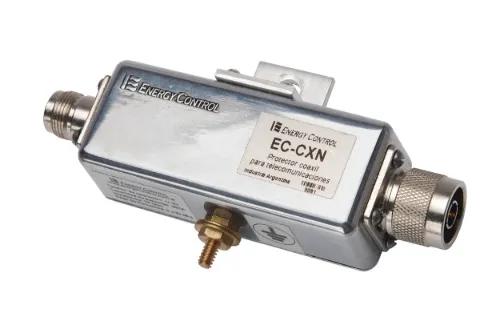

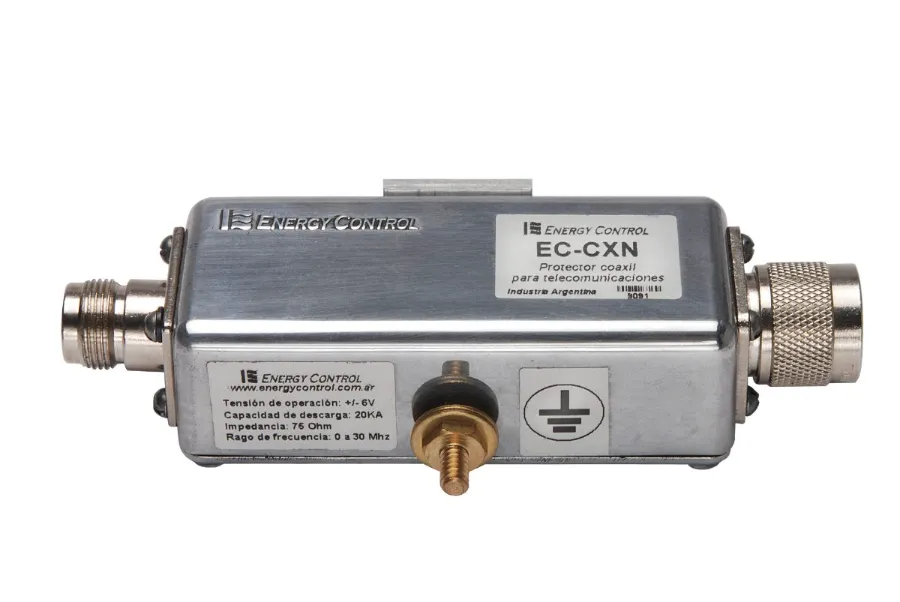

Los dispositivos de protección secundarios EC-CXN son protectores coaxiles diseñados para brindar una protección efectiva sobre equipos de comunicaciones. Tienen reposición automática y derivan a tierra los transitorios y sobretensiones inducidos sobre los cables coaxiles que ingresan a los equipamientos. Se montan fácilmente con un fleje de aluminio perforado y disponen de conexión a tierra por tornillo.
- Corriente de descarga (8/20 μs)
- 20 KA
- Rango de frecuencia
- 0 – 1 GHz
- Pérdida de inserción @ 1 GHz
- 0,1 dB
- Potencia admisible
- 200 W
- Garantía 1 año
- IEEE 802.3
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Especial para equipos de comunicaciones
- Reposición automática
- Baja pérdida de inserción
- Capacidad de múltiples descargas
- Corriente de descarga: 20 KA (onda 8/20 μs)
- Opcional: conector TNC
Aplicaciones
- Radio indoor unit
- Sistemas con pararrayos
Especificaciones técnicas
| Rango de frecuencia | 0 a 1 GHz |
|---|---|
| Pérdida de inserción | 0,1 dB @ 1 GHz · 0,1 dB @ 500 MHz |
| R.O.E. | 1.2:1 |
| Impedancia | 50 Ω |
| Conector lado protegido | N macho/hembra |
| Conector lado no protegido | N macho/hembra |
| Potencia admisible | 200 W máximo |
| Tiempo de respuesta | <100 ns |
| Capacidad de corriente de descarga | 20 KA (onda 8/20 μs) |
| Montaje | Fleje de aluminio (flange) |
| Medidas | 90 × 35 × 30 mm |
| Peso | 200 g aproximadamente |

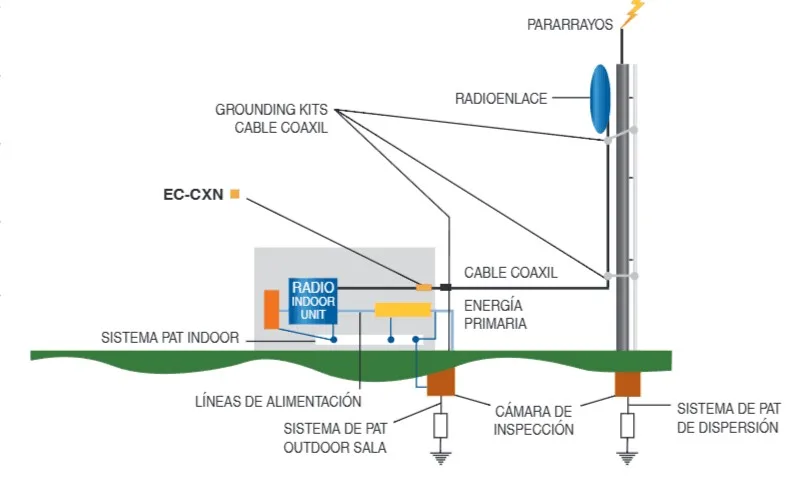

Diagrama de conexión
