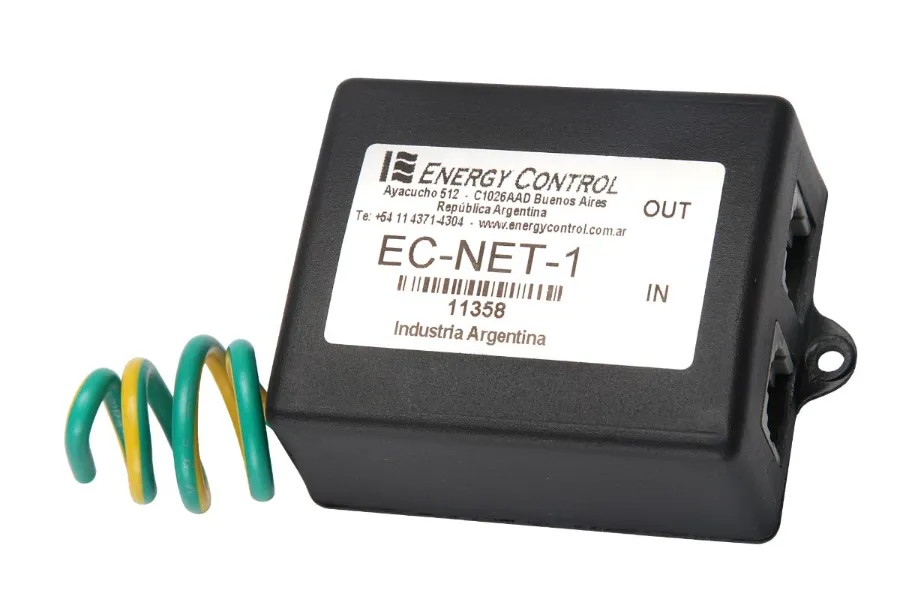

EC-Net-1 Series
Los dispositivos de protección secundarios EC-Net-1 Series se utilizan para la protección del transporte de datos sobre redes alámbricas e inalámbricas, con cableado estructurado UTP Categoría 5, 5e y 6. Se componen de elementos de estado sólido y dos etapas de protección ultrarrápidas que descargan a tierra las sobretensiones, los transitorios aleatorios y las descargas atmosféricas inducidas en los pares UTP. Tienen conectores RJ-45 de entrada y salida y derivación a tierra por cable verde/amarillo.
- Corriente de descarga (8/20 μs)
- 20 KA
- Velocidad máxima
- 100 Mbit/s
- Todos protegidos
- Pines 1 – 8
- Tiempo de respuesta
- <1 ns
- Garantía 2 años
- EIA/TIA 568A/B
- Cat. 5, 5e y 6
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Dos etapas de protección ultrarrápidas
- Especiales para redes de datos alámbricas e inalámbricas
- Corriente de descarga: 20 KA (onda 8/20 μs)
- Conectores RJ-45 de entrada y salida
- Cumple con normas EIA/TIA 568A/B y Categoría 5, 5e y 6
- Tres etapas de protección: descargador gaseoso, PTCs y diodos supresores de transitorios
Aplicaciones
- Internet
- Redes de datos (indoor)
Especificaciones técnicas
| Velocidad máxima | 100 Mbit/s |
|---|---|
| Tensión de corte | 7 V |
| Capacidad de corriente de descarga | 20 KA (onda 8/20 μs) |
| Pines protegidos | Todos, del 1 al 8 |
| Tiempo de respuesta | <1 nanosegundo |
| Temperatura de operación | −40 a +45 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Plástico de alto impacto |
| Aplicación | Indoor |
| Medidas | 80 × 55 × 32 mm |

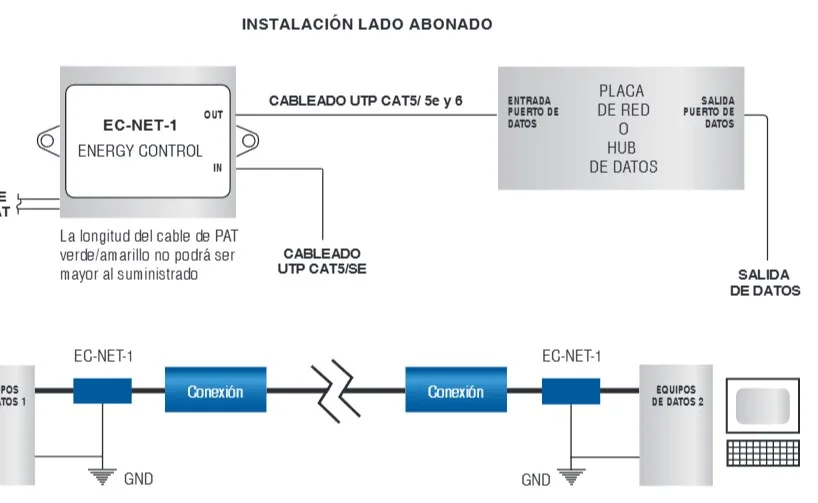

Diagrama de conexión
