Telefonía, datos y coaxiles · Protección de Power over Ethernet
EC-POENet-1 Series
Los dispositivos de protección secundarios EC-POENet-1 Series se utilizan para la protección del transporte de datos y alimentación sobre sistemas Power over Ethernet, por cableado estructurado UTP Categoría 5, 5e y 6, según normas EIA/TIA 568 A/B. Están compuestos por dos etapas de protección ultrarrápidas y una protección especial sobre DC, que descargan a tierra los transitorios y sobretensiones inducidas en los pares UTP. Tienen conectores RJ-45 de entrada y salida y derivación a tierra por cable o tornillo.
- Datos y alimentación VDC
- 20 KA
- Tensión de alimentación
- 12 / 24 / 48 VDC
- Tiempo de respuesta
- <2 ns
- Versiones ID y OD
- Indoor / Outdoor
- Garantía 5 años
- EIA/TIA 568A/B
- Cat. 5, 5e y 6
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Dos etapas de protección ultrarrápidas
- Protección especial sobre pares de VDC
- Especiales para sistemas de datos Power over Ethernet
- Corriente de descarga: 20 KA (onda 8/20 μs) en datos y alimentación VDC
- Conectores RJ-45 de entrada y salida
- Cumple con normas EIA/TIA 568A/B y Categoría 5, 5e y 6
Aplicaciones
- Equipos wireless outdoor
- Sala de datos indoor
- Hubs y switches PoE
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Datos protegidos | Pines 1, 2, 3 y 6 |
| Alimentación protegida | Pines 4, 5, 7 y 8 |
| Tensión de corte | 15 V |
| Tensión de alimentación | 12 / 24 / 48 VDC |
| Capacidad de corriente de descarga | 20 KA (onda 8/20 μs) |
| Tiempo de respuesta | <2 nanosegundos |
| Temperatura de operación | −40 a +45 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Plástico de alto impacto |
| Medidas | 80 × 55 × 32 mm (indoor) · 80 × 60 × 31 mm (outdoor) |

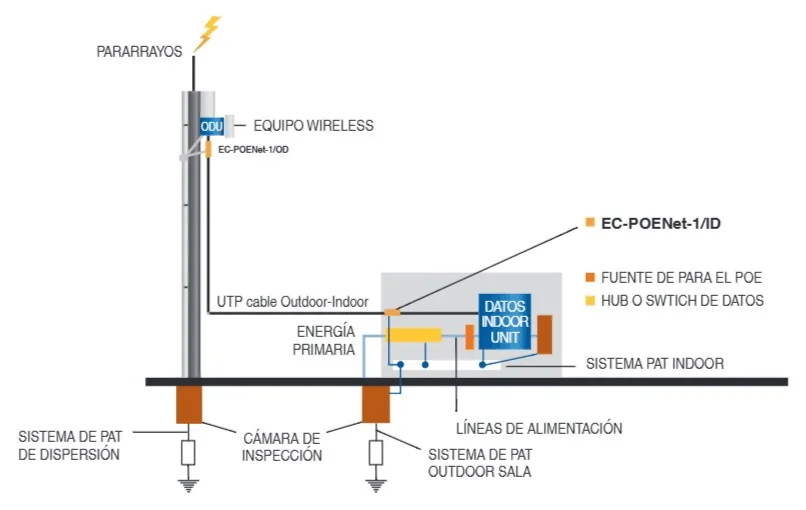

Diagrama de conexión
