Protectores de derivación · Coordinación de sistemas de puesta a tierra

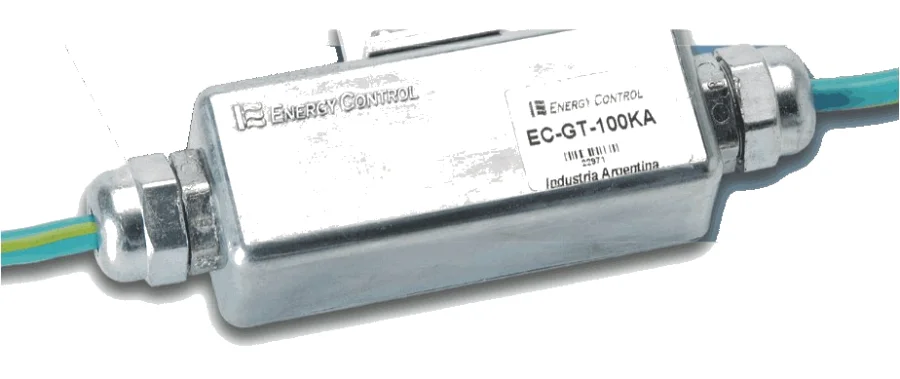

EC-GT 100KA / 200KA
El vía de chispas de coordinación EC-GT100KA / 200KA es un dispositivo de protección diseñado para separar eléctricamente partes conductivas o sistemas que deban estar desvinculados por razones de funcionamiento. Ante descargas atmosféricas brinda una coordinación efectiva temporal, evitando daños por diferencias de potencial, y luego regresa a su estado normal de separación. Tiene reposición automática y puede utilizarse en instalaciones indoor y outdoor, siendo totalmente a prueba de agua.
- Corriente de descarga (8/20 y 10/350 μs)
- 100 / 200 KA
- Tiempo de respuesta
- <20 ns
- Resistencia de aislación
- >10 GΩ
- A prueba de agua
- Indoor / Outdoor
- Garantía 2 años
- DIN 57185 / VDE 0185
- DIN 57185 / VDE 0141
- DIN 57150 / VDE 0150
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Especial para coordinación de sistemas de puesta a tierra
- Reposición automática
- Capacidad de múltiples descargas
- Apto para instalaciones indoor y outdoor
- Corriente de descarga: 100 KA / 200 KA, onda 8/20 μs y 10/350 μs
- Fácil montaje con fleje (flange) de aluminio perforado
Aplicaciones
- Telefonía celular
- Comunicaciones y datos
- Protección catódica
- Bridas de aislación
- Redes de energía
- Gasoductos y oleoductos
Especificaciones técnicas
| Modelos | EC-GT100KA / EC-GT200KA |
|---|---|
| Capacidad de corriente de descarga | Imax 100 KA / 200 KA (8/20 μs y 10/350 μs) |
| Tiempo de respuesta | <20 nanosegundos |
| Resistencia de aislación | >10 GΩ |
| Capacitancia | <4 pF |
| Tecnología | Gas Discharge Tube (auto reset) |
| Temperatura de operación | −40 a +80 °C |
| Humedad | 100% |
| Gabinete | Aluminio reforzado, apto para interior (indoor) e intemperie (outdoor) |
| Montaje | Fleje de aluminio (flange) |
| Cables de conexión | 10 o 16 mm² (opcional 25 mm²) |
| Medidas | 95 × 35 × 30 mm |
| Peso | 200 g aproximadamente |

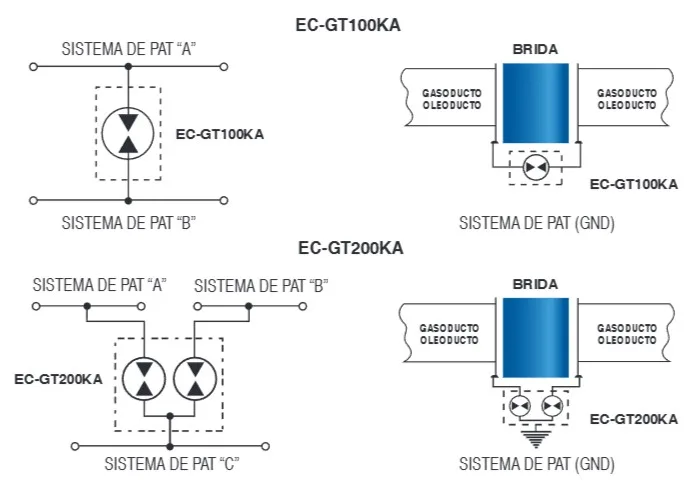

Diagrama de conexión
