Protectores de derivación · Para montaje sobre riel DIN

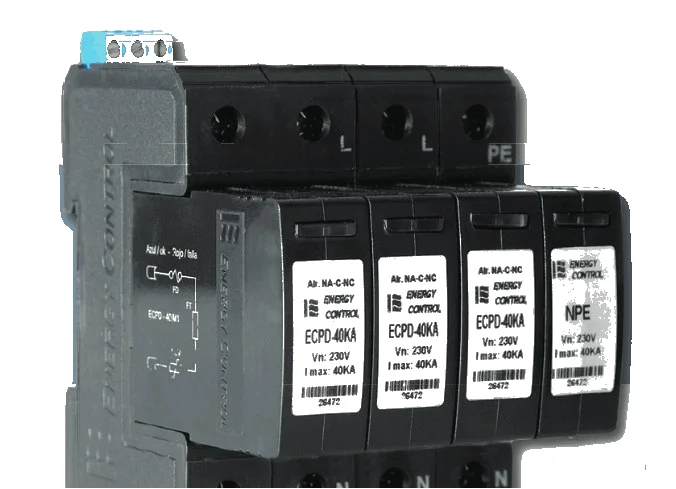

ECPD-3 Series trifásicos
Los dispositivos de protección primarios ECPD-Series trifásicos, del tipo derivación, proveen una eficaz protección contra sobretensiones y transitorios en las líneas de alimentación eléctrica, tanto en Modo Normal (entre fase y fase o fase y neutro) como en Modo Común (entre fase y tierra o neutro y tierra). Se encargan además de atenuar los transitorios de baja y alta energía generados por inducciones provenientes de las descargas atmosféricas. Actúan como protectores primarios, cubriendo las categorías B y C según IEEE C62.41.
- Corriente de descarga por módulo
- 40 KA
- Configuración trifásica
- 3F + N + T
- Tiempo de respuesta
- <1 ns
- NS 35/7,5
- Riel DIN
- Garantía 10 años
- Bureau Veritas BVA 412
- IEC 61643-11 2011
- Protección primaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Corriente de descarga: 40 KA (onda 8/20 μs) por módulo
- Indicador de estado (LED azul encendido) y de falla (LED azul apagado), no aplicable al módulo neutro-tierra
- Alarma remota opcional por contactos secos NA/NC (no aplicable al módulo neutro-tierra)
- Categorías: IEEE C62.41, C62.11, C62.45, IEC 801, UL 1449 y UL 1283
- Fusibles térmicos y dinámicos incorporados
Especificaciones técnicas
| Conexión | Paralelo |
|---|---|
| Tensión de operación | 110 / 220 VCA |
| Frecuencia de operación | 47 – 63 Hz |
| Configuración eléctrica | Trifásico 3F + N + T |
| Capacidad de corriente de descarga | 40 KA (onda 8/20 μs) por módulo |
| Modelos | ECPD-40KA/M3+NPE |
| Módulos | Los módulos M y NPE son reemplazables |
| Protección | Categoría A y B según IEEE C62.41 y UL 1449 |
| Filtrado | EMI Tecnología X2 Class Suppression MKP |
| Protección interna | Fusibles térmicos y dinámicos incorporados |
| Tiempo de respuesta | <1 nanosegundo |
| Bornera principal | Sección de cable de 2,5 a 16 mm² · Despunte 15 mm · Presión de ajuste 4,5 Nm |
| Temperatura de operación | −40 a +45 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Plástico de alto impacto bajo epoxi al vacío |
| Montaje | Riel DIN NS 35/7,5 |
| Medidas | 90 × 90 × 72 mm, con módulo NPE |

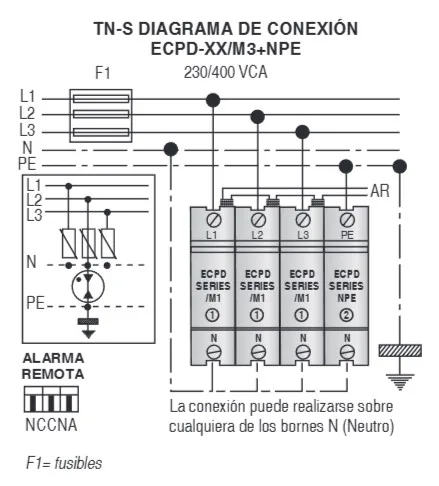

Diagrama de conexión
