Protectores de derivación · Para montaje sobre riel DIN

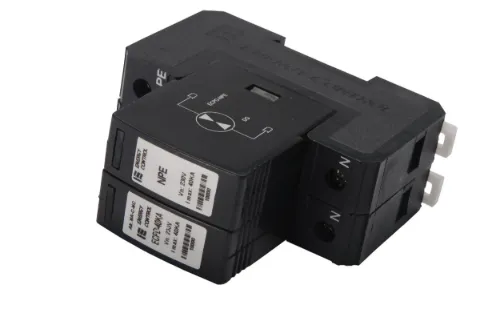

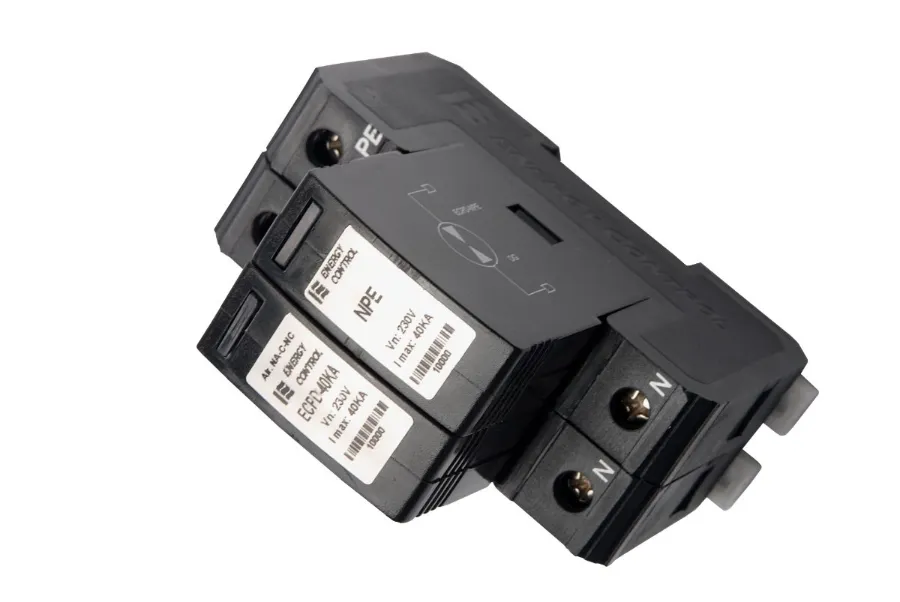

ECPD Series monofásicos
Los dispositivos de protección primarios ECPD-Series monofásicos, del tipo derivación, proveen una eficaz protección contra sobretensiones y transitorios en las líneas de alimentación eléctrica, tanto en Modo Normal (entre fase y fase o fase y neutro) como en Modo Común (entre fase y tierra o neutro y tierra). Se encargan además de atenuar los transitorios de baja y alta energía generados por inducciones provenientes de las descargas atmosféricas. Actúan como protectores primarios, cubriendo las categorías B y C según IEEE C62.41. La aplicación es tanto en CA como en DC.
- Corriente de descarga por módulo
- 20 / 40 / 60 KA
- 110/220 VCA · 0–100 VDC
- CA y DC
- Tiempo de respuesta
- <5 ns
- NS 35/7,5
- Riel DIN
- Garantía 5 años
- Bureau Veritas BVA 412
- IEC 61643-1 2005
- Protección primaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Corriente de descarga: 20, 40 y 60 KA (onda 8/20 μs) por módulo
- Módulos reemplazables
- Indicador de estado (LED azul encendido) y de falla (LED azul apagado), no aplicable al módulo neutro-tierra
- Alarma remota opcional por contactos secos NA/NC (no aplicable al módulo neutro-tierra)
- Categorías: IEEE C62.41, C62.11, C62.45 e IEC 801
Especificaciones técnicas
| Conexión | Paralelo |
|---|---|
| Tensión de operación | 110 / 220 VCA y de 0 a 100 VDC ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Capacidad de corriente de descarga | XX = 20, 40 y 60 KA (onda 8/20 μs) por módulo |
| Modelos | ECPD-XX/M1 · ECPD-XX/M1+NPE · ECPD-XX/M0 (módulo de reemplazo) · ECPD-DC-ZZXX/M1 · ECPD-DC-ZZXX/M0 (módulo de reemplazo) — ZZ = tensión CC |
| Módulos | Los módulos M1 y NPE son reemplazables |
| Tiempo de respuesta | <5 nanosegundos |
| Bornera principal | Sección de cable de 2,5 a 16 mm² · Despunte 15 mm · Presión de ajuste 4,5 Nm |
| Bornera de alarma | Sección de cable de 0,75 a 1 mm² · Despunte 5 mm |
| Temperatura de operación | −40 a +45 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Plástico de alto impacto bajo epoxi al vacío |
| Montaje | Riel DIN NS 35/7,5 |
| Medidas | 90 × 90 × 18 mm sin módulo NPE · 90 × 90 × 36 mm con módulo NPE |

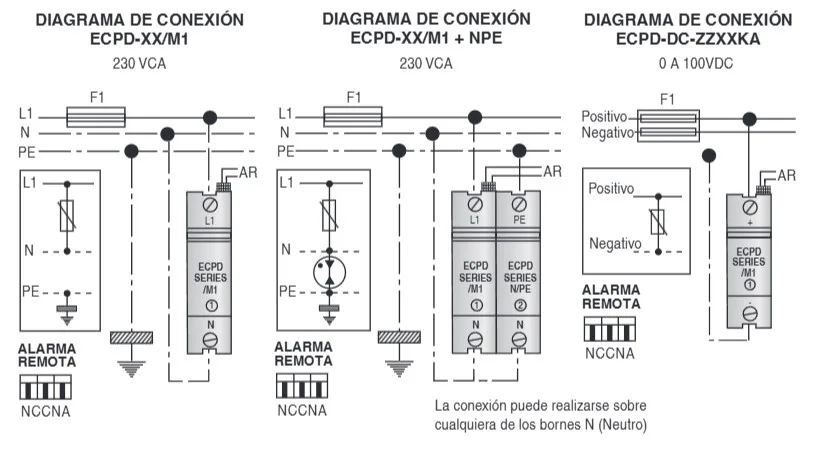

Diagrama de conexión
