Protectores de derivación · ECP Series · Protección primaria

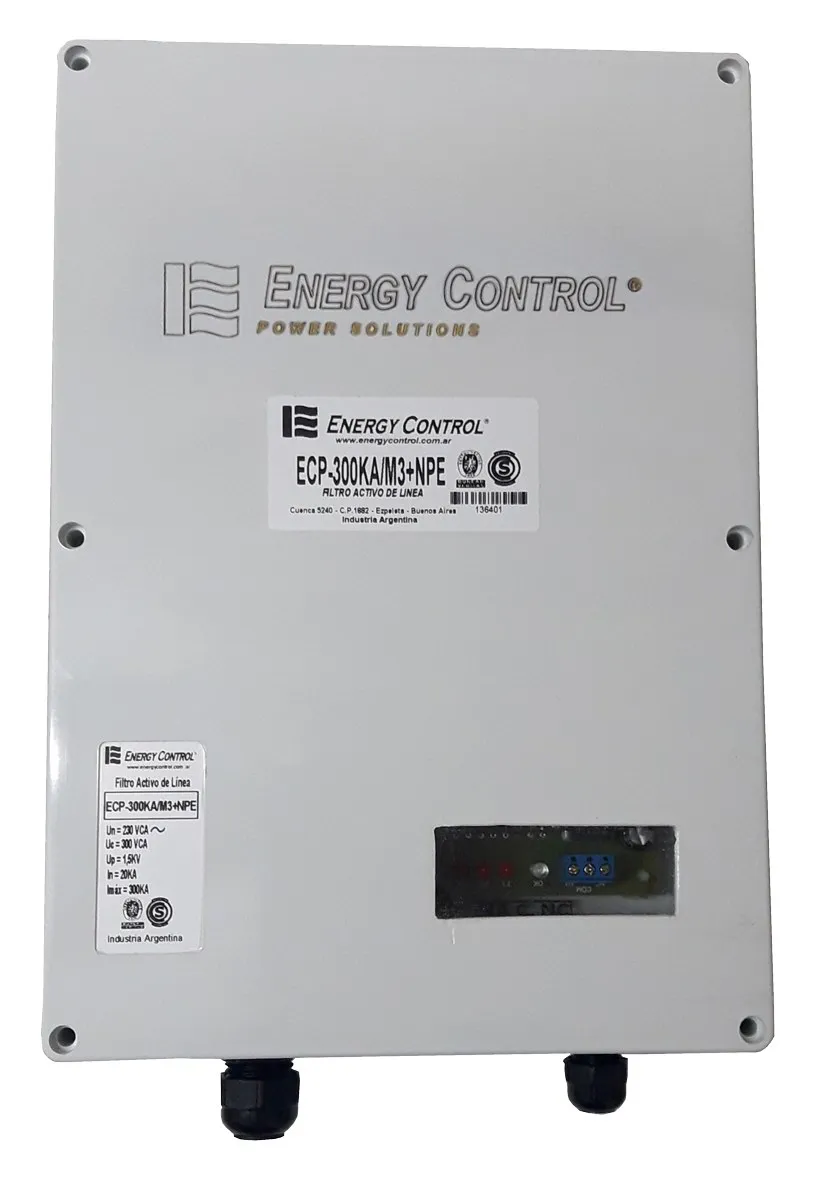

ECP-240KA/M3+NPE
Los dispositivos de protección primarios ECP-Series del tipo derivación proveen una eficaz protección contra transitorios y disturbios en las líneas de alimentación eléctrica, tanto en Modo Normal (entre fase y fase) como en Modo Común (entre fase y tierra). Se encargan además de atenuar los transitorios de baja y alta energía generados por descargas atmosféricas. Actúan como protectores primarios, cubriendo las categorías A, B y C según ANSI/IEEE C62.41 y UL 1449 Edición 3. Encapsulado en epoxi.
- Corriente de descarga por fase
- 240 KA
- de protección
- 10 modos
- Tiempo de respuesta
- <1 ns
- Gabinete NEMA 4
- IP66
- Garantía 10 años
- IEC 61643-11 2011
- Protección primaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Corriente de descarga: 240 KA (onda 8/20 μs) por fase
- Indicador de estado: LED azul OK y rojo de falla por fase
- Alarma remota por contactos secos NA/NC
- No son afectados por la altura
- Filtro EMI/RFI: 40 dB entre 1 kHz y 10 MHz
Especificaciones técnicas

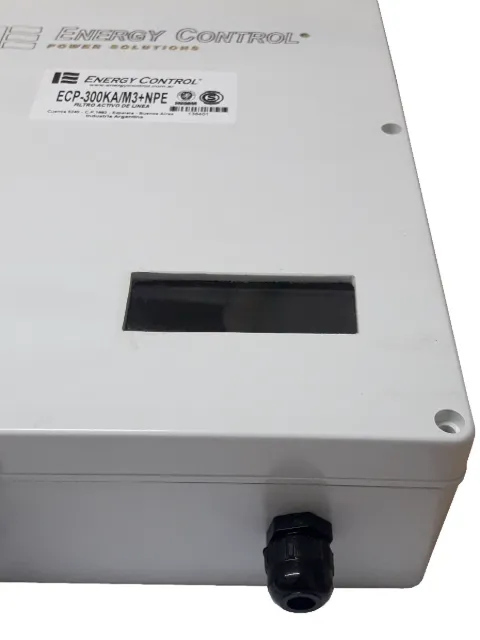

| Conexión | Paralelo |
|---|---|
| Tensión de operación | 3 fases – neutro – tierra 110/220 VCA |
| Frecuencia de operación | 47 – 63 Hz |
| Capacidad de derivación Ipeak | 240 KA por fase (onda 8/20 μs) |
| Modos de protección | 10 modos: 3 L-L, 3 L-N, 3 L-G y N-T |
| Normas aplicables | ANSI/IEEE C62.41, IEEE C62.45, UL 1449, UL 1283 |
| Ambiente de protección | Clase C según IEEE C62.41 y UL 1449 |
| Filtro EMI/RFI | 40 dB entre 1 kHz y 10 MHz |
| Seguridad física | Fusibles térmicos |
| Seguridad eléctrica | Fusibles de corriente |
| Monitor de estado | LED indicador de estado azul y de falla rojo por fase |
| Tiempo de respuesta | <1 nanosegundo |
| Temperatura de operación | −40 a +70 °C |
| Humedad | 0% a 90% no condensada |
| Gabinete | NEMA 4 / IP66, sellado en epoxi |
| Peso | 6,4 kg |
| Medidas | 297 × 230 × 77 mm |

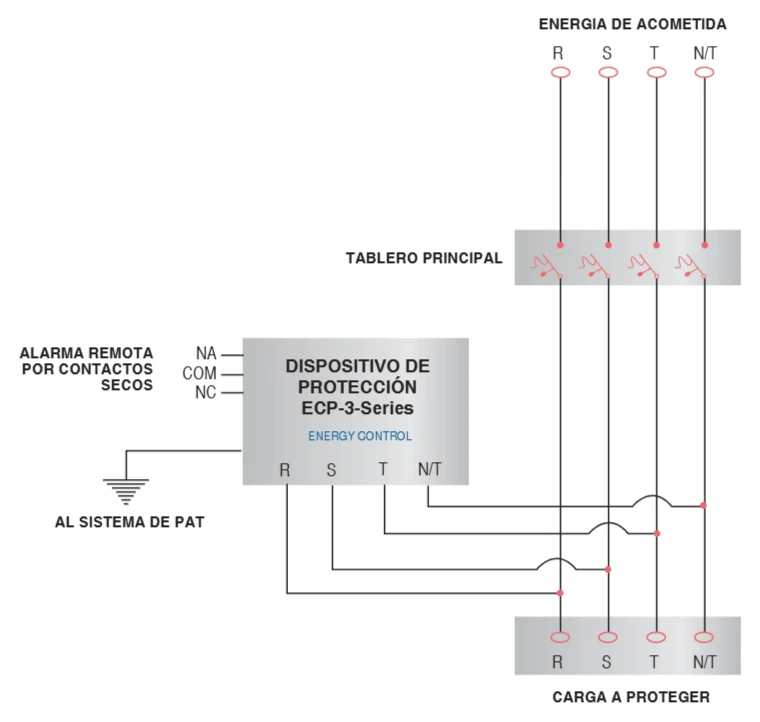

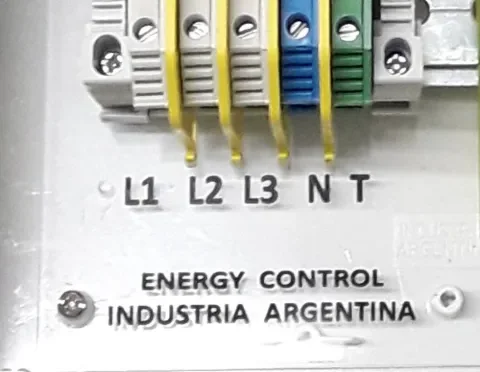

Diagrama de conexión
